Z-系列-96X96多功能仪表（LED）

所属分类：电力仪表系列

浏览次数：

产品简介：

Z 系列多功能网络电力仪表类概述Z系列网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、需量、可进行远端控制、越限报警、并且有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可远程控设备。所有的数据都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态。Z系列仪表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。产品特点●测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。 ●采用高可靠性工业级DSP ,数据采集速度快，测量精度高，运算处理速度快。●强大的数据采集和处理功能，可 …

产品详情

Z 系列多功能网络电力仪表类

概述

Z系列网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、需量、可进行远端控制、

越限报警、并且有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可远程控设备。所有的数据都

可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态。Z系列仪表将高精确电量测量、智能

化电能计量与管理和简单人机界面结合在一起。

产品特点

●测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。 ●采用高可靠性工业级DSP ,数据采集速度快，测量精度高，运算处理速度快。

●强大的数据采集和处理功能，可实现一个回路全电气量的测量。

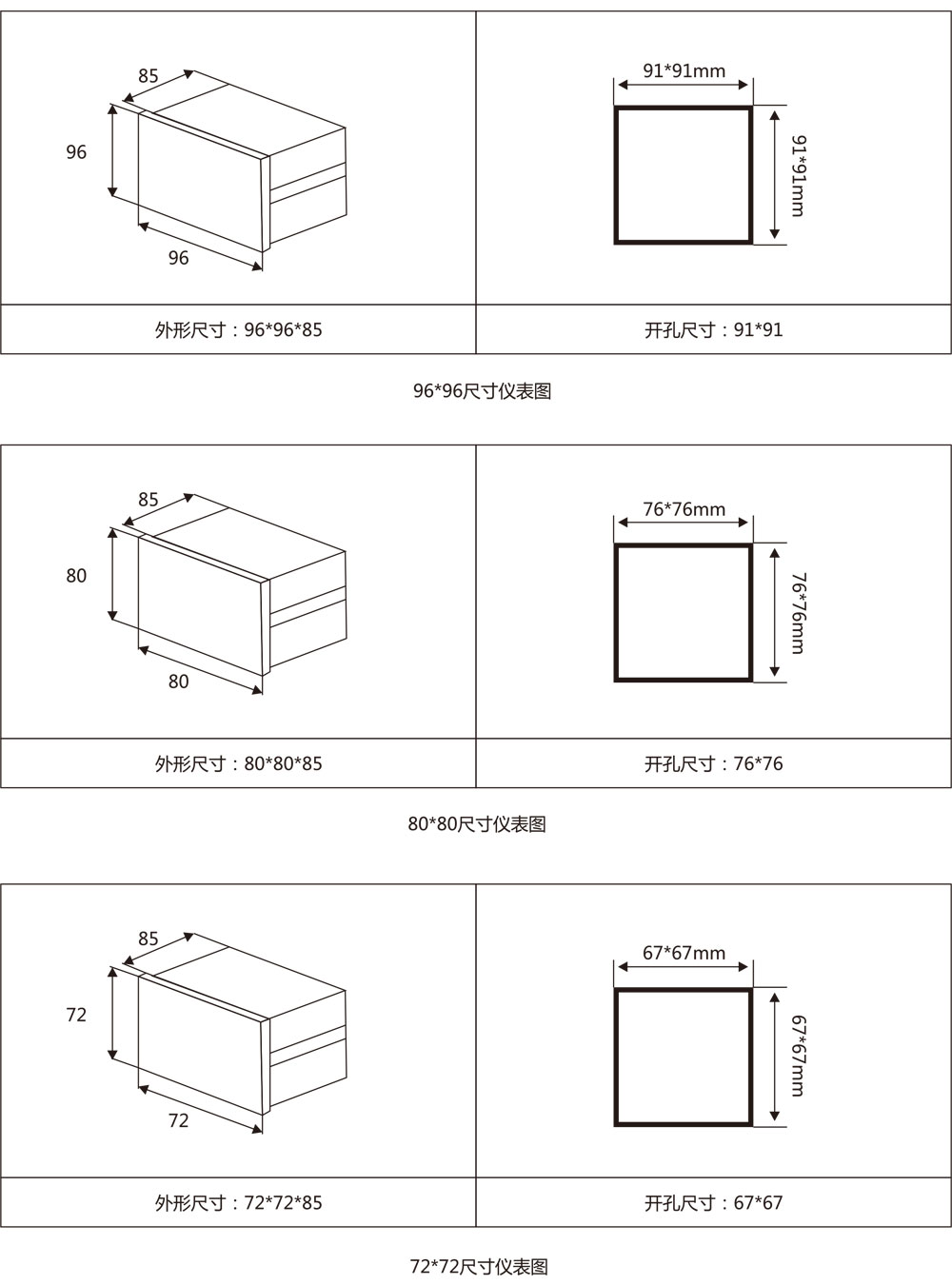

●体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装。

●接线方便灵活，三相三线制、三相四线制可通过面板编程设置。

●可选配1路RS485通讯口(ModBus通信协议），与其他设备进行联网通信。

●可选配1~4路4~20mA的模拟量输出和1~4路开关量输入输出。

订货范例

例1

型号:HXDZ-Z-9S4/M4(三相网络多功能电力仪表）

工作电源:AC220V或AC/DC80-265V  输入CT:100/5A  输入PT:AC380V  接线方式:三相四线

例2

型号:HXDZ-Z-9SY/K4(三相网络多功能电力仪表）

工作电源:AC220V或AC/DC80-265V  输入CT200/5A  输入PT:AC10/0.1KV  接线方式:三相三线

例3

型号:HXDZ-Z-2S4/M4(三相网络多功能电力仪表）

工作电源:AC220V或AC/DC80-265V  输入CT300/5A  输入PT:AC380V  接线方式:三相四线
