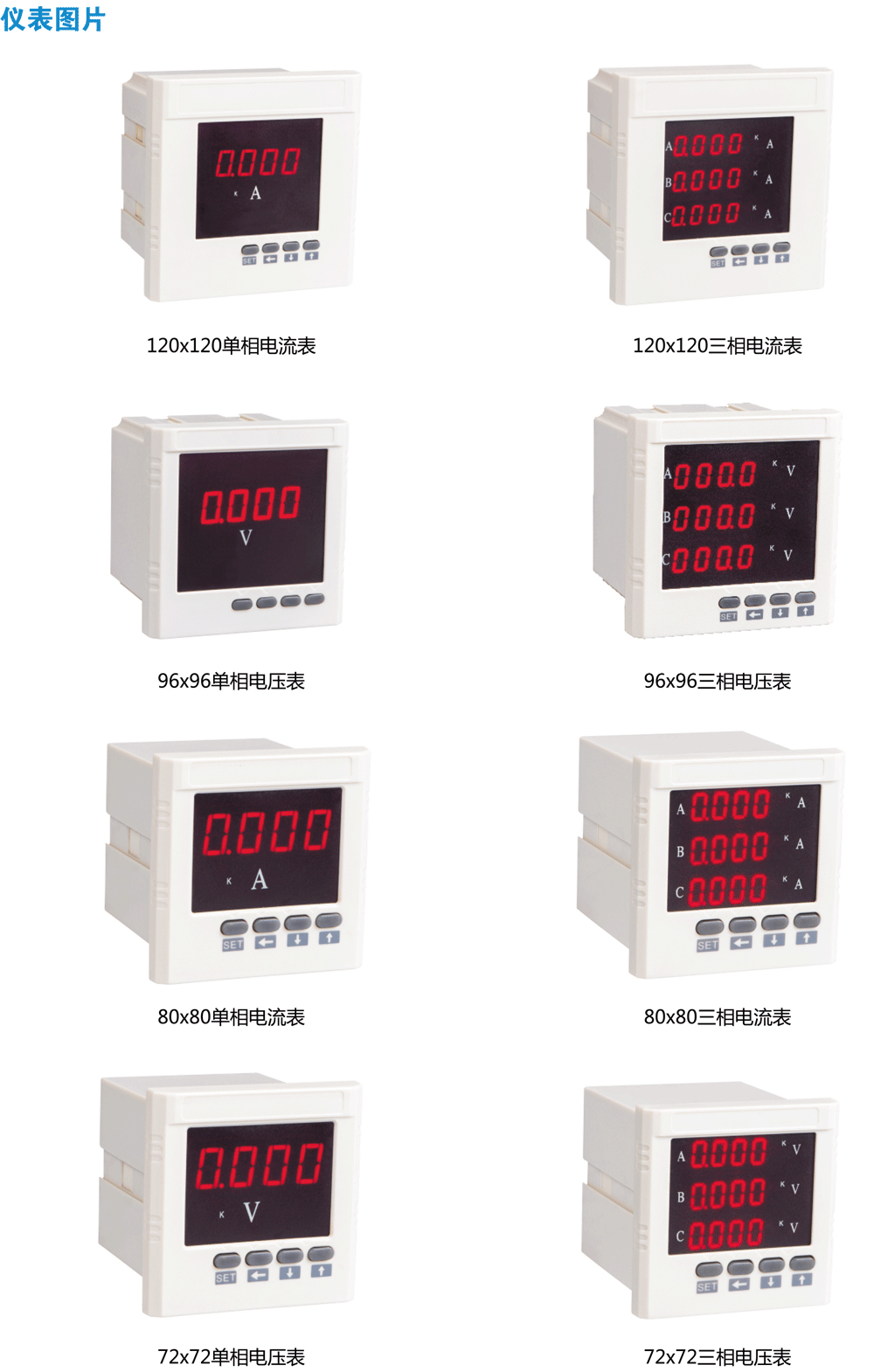

智能单相三相电流表和电压表

所属分类：电力仪表系列

浏览次数：

产品简介：

概述 数显电测表适用于电力电网，自动化控制系统中。可与互感器、分压器、分流器,电量变送器等配套使用对电网中的电压、电流功率、功率因数、频率等电量参数进行测量，电流变比CT,电压倍率PT可通过面板薄膜按键自由设定，可选一路报警输出，对被测量参数实现上下限监控。一路模拟量输出，三相电流电压可选三路模拟量输出RS-485数字接口，采用标准MODBUS-RTU协议。该系列产品具有精度高、隔离性强、性能稳定、抗震动等优点，可直接替代原有的指针式仪表，产品符合GB/T13978-1992。产品特点●采用高可靠性工业级DSP ,数据采集速度快，测量精度高，运算处理速度快。●强大的数据采集和处理功能，可实现 …

产品详情

概述

     数显电测表适用于电力电网，自动化控制系统中。可与互感器、分压器、分流器,电量变送器等配套使用对电网中的电压、电流功率、功率因数、频率等电量参数进行测量，电流变比CT,电压倍率PT可通过面板薄膜按键自由设定，可选一路报警输出，对被测量参数实现上下限监控。一路模拟量输出，三相电流电压可选三路模拟量输出RS-485数字接口，采用标准MODBUS-RTU协议。该系列产品具有精度高、隔离性强、性能稳定、抗震动等优点，可直接替代原有的指针式仪表，产品符合GB/T13978-1992。

产品特点

●采用高可靠性工业级DSP ,数据采集速度快，测量精度高，运算处理速度快。

●强大的数据采集和处理功能，可实现对各种电量参数的测量。

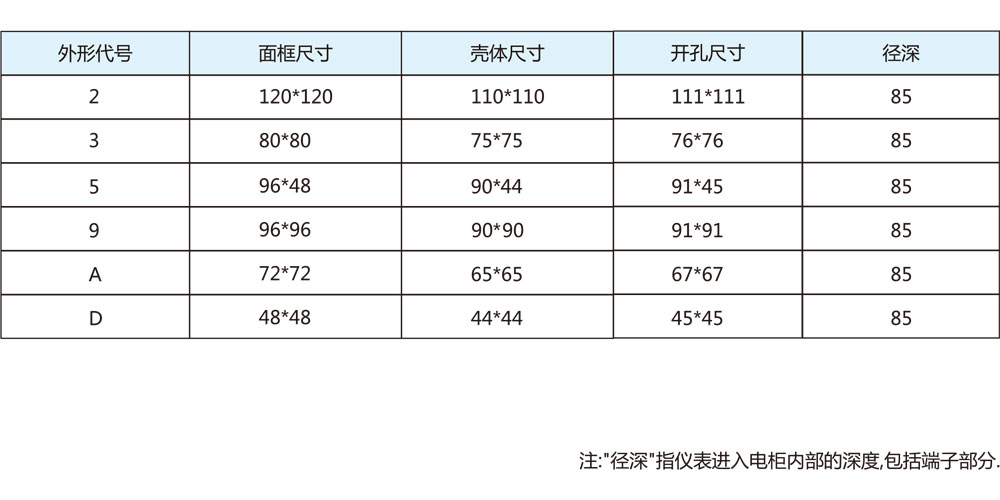

●体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装。

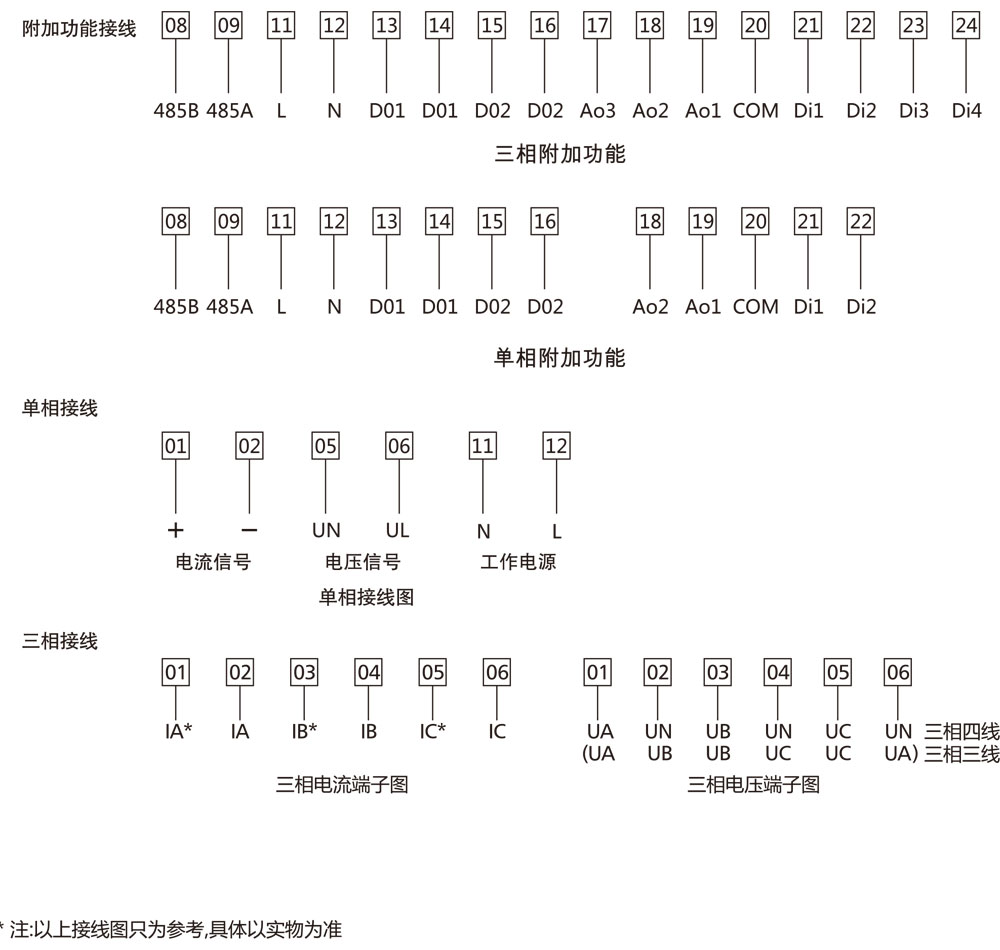

●接线方便灵活，三相三线制、三相四线制仪表通用。

●带RS-485数字接口，采用标准MODBUS-RTU协议。

●可选一路报瞥输出，对被测量参数实现上下限监控。

●可带一路模拟量输出，三相电流电压可选三路模拟量输出，可选择被测量的变送输出，输出为DC4~20mA，DC0-5V , 0~12~20mA等可选。

●四位LED数码实时显示，仪表可通过显示面板按键设定显示值。

●标准CT输入标准PT输入或直接输入。

订货范例

例1

型号：三相电流表

工作电源：AC220V或AC/DC80-265V  输入CT: 100/5A  接线方式：三相四线(3P4L)

例2

型号：单相电压表

工作电源：AC220V或AC/DC80-265V  输入CT: AC0-450V  接线方式：单相

例3

型号：单相电流表

工作电源：AC220V或AC/DC80-265V  输入CT：5A  接线方式：单相
