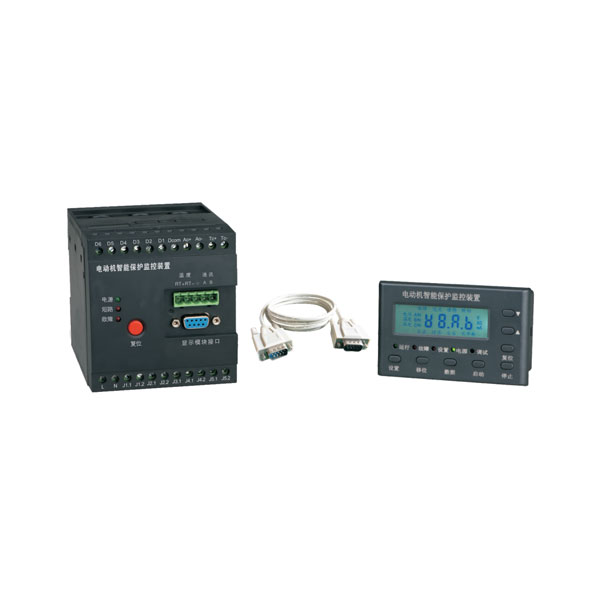

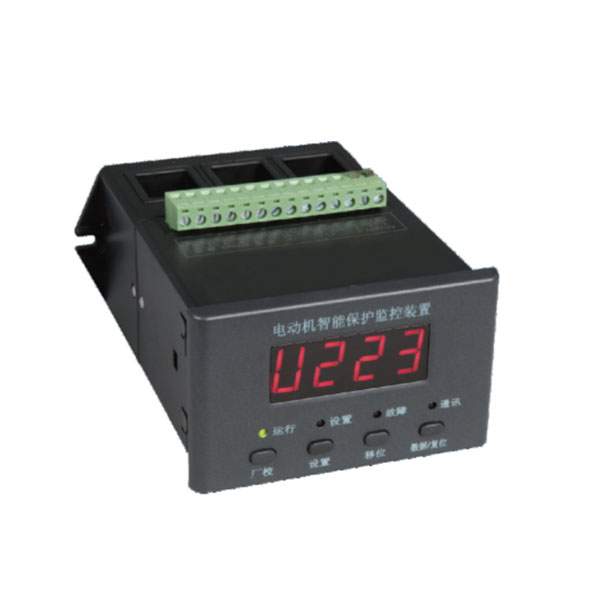

电机智能保护监控装置

所属分类：电动机保护器

浏览次数：

产品简介：

产品概述电机智能保护监控装置，采用优良的数控技术对电机的短路、堵转、过载、欠载、缺相、三相不平衡、漏电、超温等故障予以保护，并具有测量、操作控制、诊断维护、报警输出等功能；本装置功能强大，一机多用，可代替电流表、电流变送器、热过载继电器、时间继电器、漏电继电器等。人机界面清晰，可操作性好，检测精度高，保证动作的准确性和可靠性。具有RS485远程通信接口，支持MODBUS-RTU协议，便于组成网络系统，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。适用于化工、石化、建材、冶金、市政、环保、电力等工业电动机及三相电力馈电系统。主要特点1、采用高性能，低功耗数字电路，运算速度高，性能稳 …

产品详情

产品概述

电机智能保护监控装置，采用优良的数控技术对电机的短路、堵转、过载、欠载、缺相、三相不平衡、漏电、超温等故障予以保护，并具有测量、操作控制、诊断维护、报警输出等功能；本装置功能强大，一机多用，可代替电流表、电流变送器、热过载继电器、时间继电器、漏电继电器等。人机界面清晰，可操作性好，检测精度高，保证动作的准确性和可靠性。具有RS485远程通信接口，支持MODBUS-RTU协议，便于组成网络系统，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。

适用于化工、石化、建材、冶金、市政、环保、电力等工业电动机及三相电力馈电系统。

主要特点

1、采用高性能，低功耗数字电路，运算速度高，性能稳定。

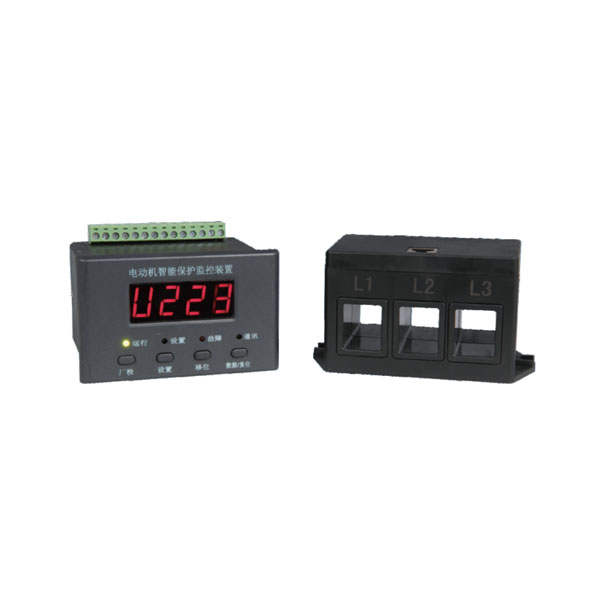

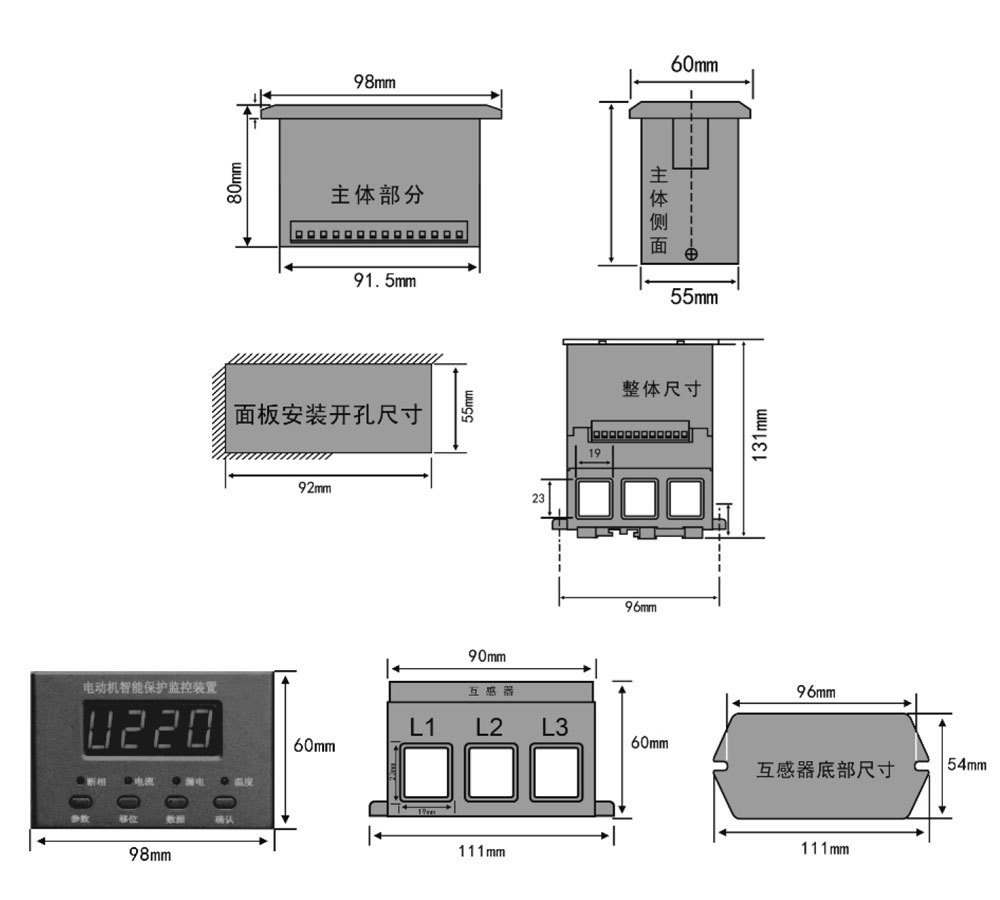

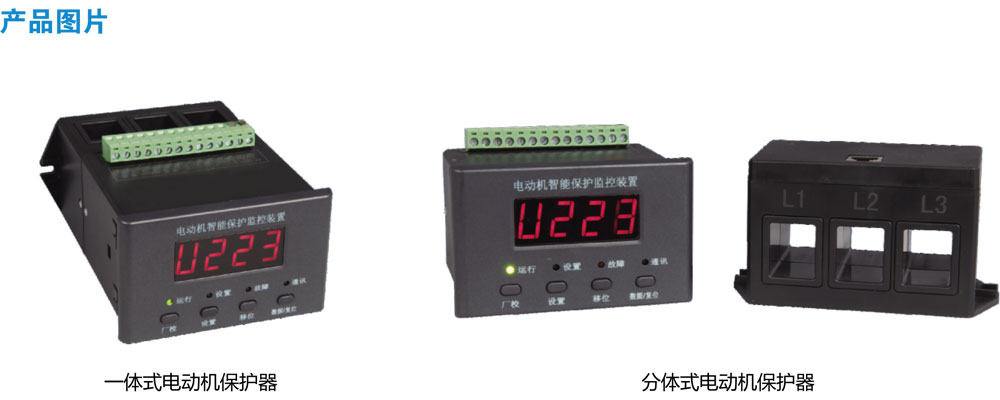

2、整机模块化结构，卡式电流互感器，体积小、安装方便。也可以分体安装，主体外形尺寸按照系表装置标准。

3、采用数字处理技术，测量精度高、线性度好、故障判断速度快，精确可靠。

4、高清LED显示，参数设置与故障显示直观方便。

5、配有RS-485通讯接口，便于组成网络系统。

6、一机多用化，可代替电流表、电流变送器'热过载继电器、时间继电器、漏电继电器、温度继电器等。

7、具有4-20mA标准电流输出信号，可直接与工业二次仪表或计算机系统连接。

8、具有温度测量及超温保护功能。

9、两路开关量输入接口。

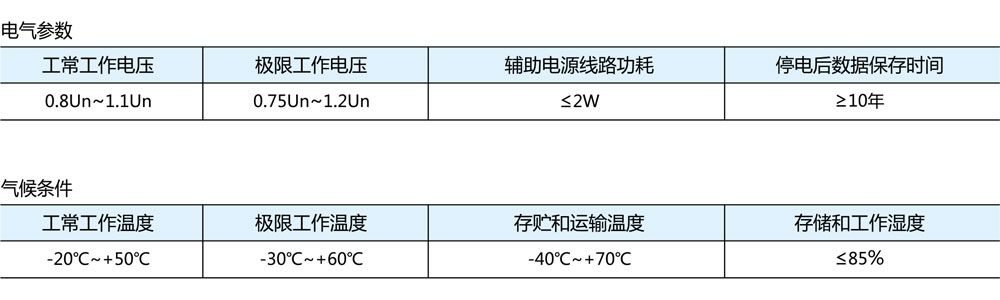

技术参数

工作电源Un:AC220V 50Hz/AC380V 50Hz

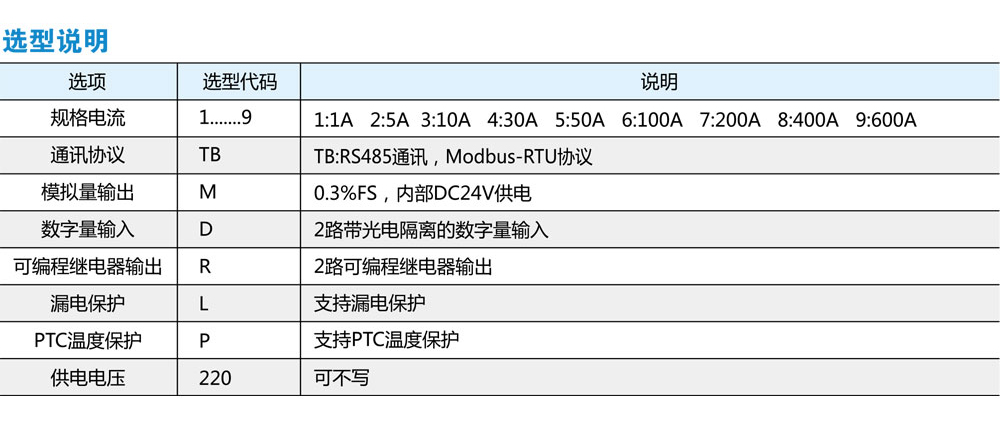

电流规格选型：

欠流保护：欠流保护值可在上表中"额定保护电流le设置范围"内任意设置。出厂默认为10%le当电流值小于欠流保护设置值时，保护装置在30秒内动作。

过流保护：过流保护值可在表中"额定保护电流le设置范围"内任意设置。出厂默认为le过流反时限保护曲线代码：1~6可设。

当电流值大于过流锻户设置值时，保护装置按动作特性曲线动作。

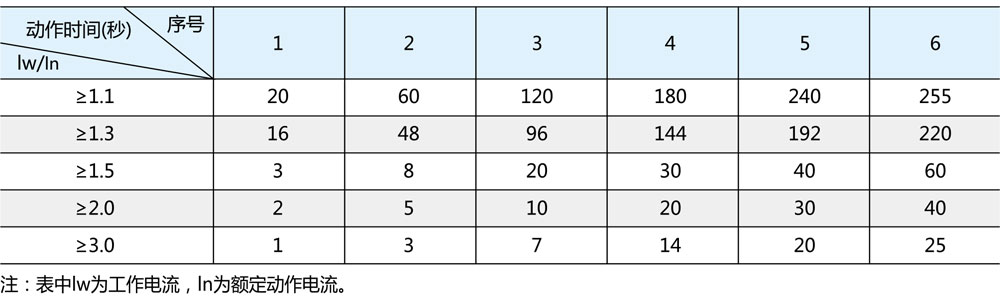

过流反时限故障延时动作时间表：

堵转保护：当电动机运行电流大于5倍的额定保护电流le时，保护装置在1秒内动作。

短路保护：当电动机运行电流大于8倍的额定保护电流le时，保护装置在1秒内动作。

三相电流不平衡保护：三相电流不平衡率可在20%~75%设置。出厂默认为60% ,当三相电流不平衡率大于设定值时，保护装置 在1秒内动作。

漏电保护功能：漏电保护值可在20~999mA可设，出厂默认为100mA ,当漏电流值大于设定值时，保护装置在1秒内动作。

超温保护：当测量温度大于报警设置值时，保护装置在5秒内动作。

断/缺相保护：当电动机运行时，有一相或两相电流为零，则保护装置在1秒内动作。

两路开环量输入保护：当电动机运行时，有一相或两相电流为零，则保护装置在1秒内动作。

启动延时时间：1~999秒可设，级差1级，出厂默认为3秒

故障报警：当故障发生时，报警继电器与负载控制继电器同时动作。

4-20mA标准电流输出：20mA时对应额定电流In。

主要功能

1、设定功能：额定保护电流丨e、欠流保护值、过流曲线代码、三相电流不平衡率、漏电动作电流、温度报警值、故障屏蔽模式控制字、启动延时时间可设。

2、保护功能：启动保护、断相保护、欠流保护、过流反时限保护、堵转保护、短路保护、三相不平衡保护、漏电保护、超温保护、开光量输入保护。

3、启动延时：系统刚开始接通用户供电线路时，不立即检测负载线路中的漏电故障及过流故障。待延时时间超过设定的 "启动延时时间〃后，系统检测故障现象。

4、显示功能：循环或定向显示A、B、C相电流、漏电电流、温度；按键查询故障记录数据；按键显示设置参数。

5、通信功能：具有RS485远程通信接口，支持MODBUS-RTU协议。

6、4-20mA标准电流输出：可直接与工业二次仪表或计算机系统连接。

7、控制功能：通过RS485计算机组成常规保护控制系统，进行远程数据设定，实时数据监控，远程电机启停控制。

8、故障记录功能：可连续记录最近10次的故障状态、故障数据。

输出功能

故障保护继电器输出：常开触点。当发生故障时变为常闭触点。

控制继电器输出：常闭触点。当发生故障时变为常开触点。
