KED12 主机传令钟系统

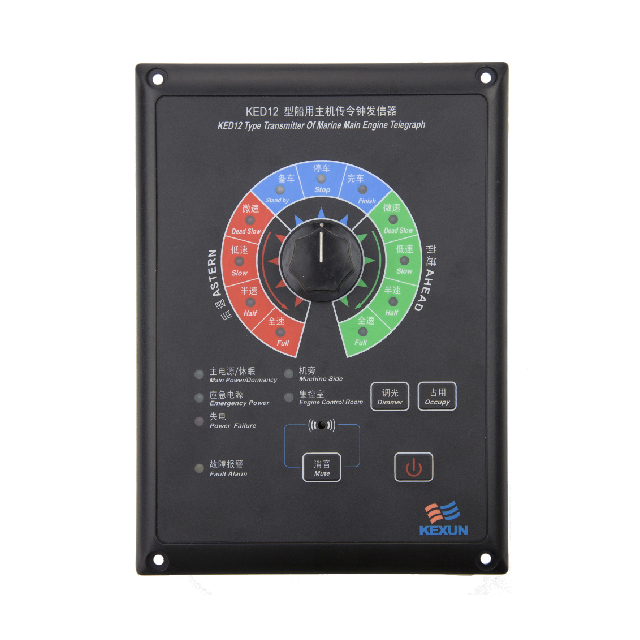

KED12-F-Q 传令钟发信器

功能描述
KED12型传令钟，采用微处理器，四芯电缆连接。
传令钟共分十一档，即前进微速、前进低速、前进半速、前进全速、停车、完车、备车、后退微速、后退低速、后退半速、后退全速。
发送器和接收器不同步时，发出声光报警。
具有失电报警、故障报警、误车报警等功能。
具有VDR接口。

主电源 ： DC24V
应急电源 ： DC24V
报警声压级 ： 80dB～90dB
无源触点负载(阻性) ： 2A/30VDC 1A/125VAC
无源触点最大切换电压 ： 240VAC/120VDC
颜色 ： 黑色 （RAL 9005）
防护等级 ： IP20
重量 ： 1.18/1.4Kg
功耗 ： 5W

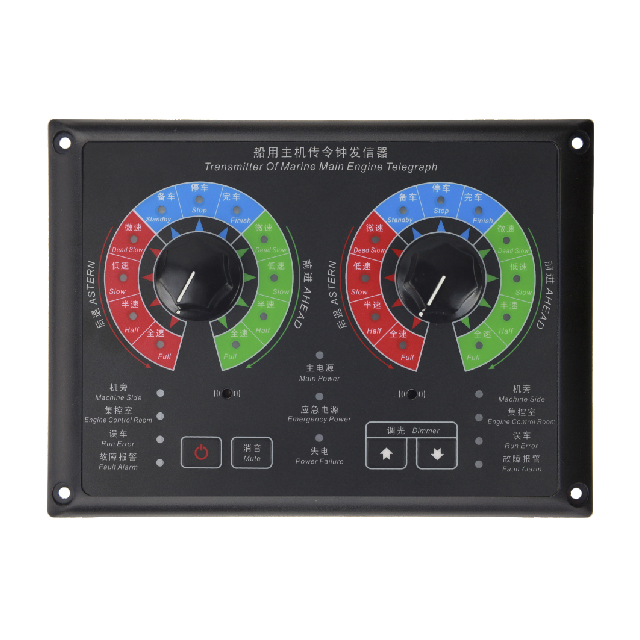

KED12-F-Q （双） 传令钟发信器

功能描述
KED12型传令钟，采用微处理器，四芯电缆连接。
传令钟共分十一档，即前进微速、前进低速、前进半速、前进全速、停车、完车、备车、后退微速、后退低速、后退半速、后退全速。
发送器和接收器不同步时，发出声光报警。
具有失电报警、故障报警、误车报警等功能。
具有VDR接口。

主电源 ： DC24V
应急电源 ： DC24V
报警声压级 ： 80dB～90dB
无源触点负载(阻性) ： 2A/30VDC 1A/125VAC
无源触点最大切换电压 ： 240VAC/120VDC
颜色 ： 黑色 （RAL 9005）
防护等级 ： IP20
重量 ： 1.18/1.4Kg
功耗 ： 5W

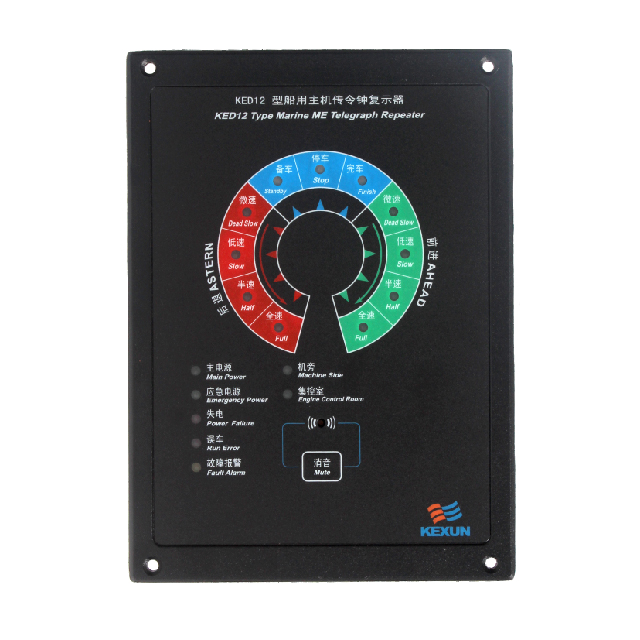

KED12-S-Q 传令钟复示器

工作电压 ： DC24V
报警声压级 ： 80dB～90dB
颜色 ： 黑色 （RAL 9005）
防护等级 ： IP20
重量 ： 0.92/0.8Kg
功耗 ： 5W

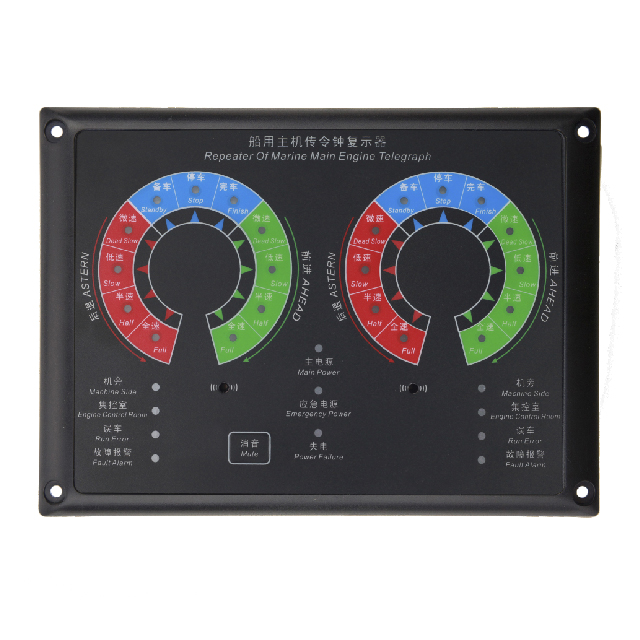

KED12-S-Q （双） 传令钟复示器

工作电压 ： DC24V
报警声压级 ： 80dB～90dB
颜色 ： 黑色 （RAL 9005）
防护等级 ： IP20
重量 ： 0.92/0.8Kg
功耗 ： 5W

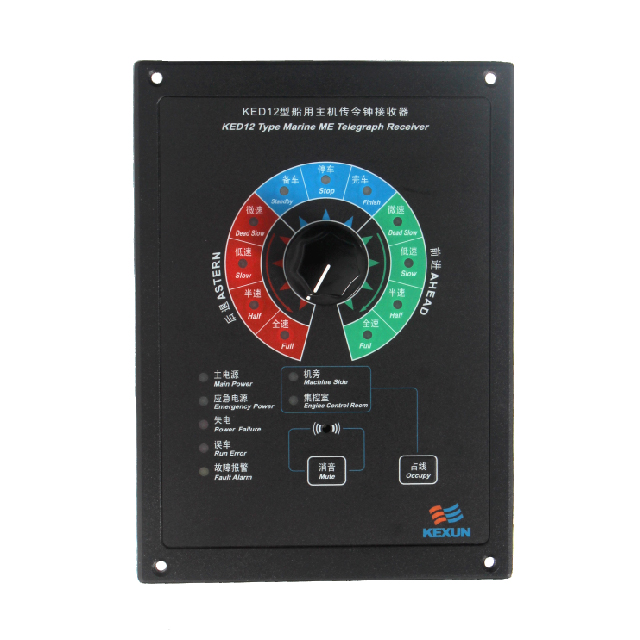

KED12-J-Q 传令钟收信器

功能描述
KED12型传令钟，采用微处理器，四芯电缆连接。
传令钟共分十一档。
在发信器和收信器不同步时，发出声光报警。
具有失电报警、故障报警、误车报警等功能。

工作电压 ： DC24V
报警声压级 ： 80dB～90dB
无源触点负载(阻性) ： 2A/30VDC 1A/125VAC
无源触点最大切换电压 ： 240VAC/120VDC
有源输出容量 ： DC24V/1A
颜色 ： 黑色 （RAL 9005）
防护等级 ： IP20
重量 ： 1.04/0.8Kg
功耗 ： 5W

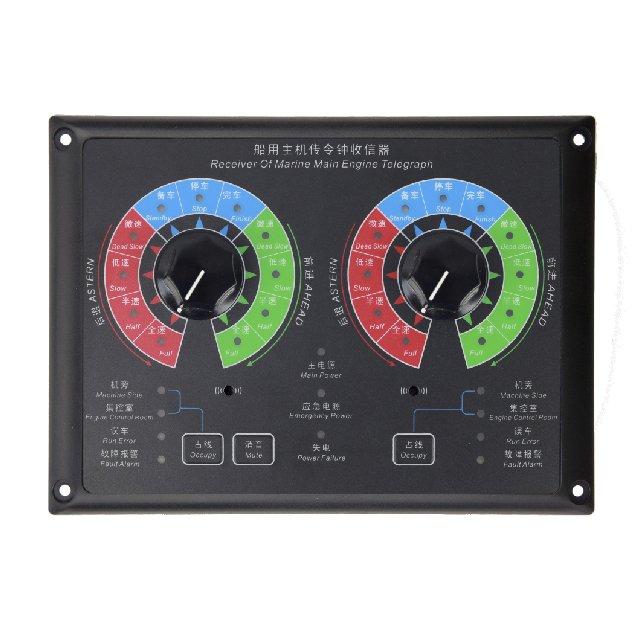

KED12-J-Q （双） 传令钟收信器

功能描述
KED12型传令钟，采用微处理器，四芯电缆连接。
传令钟共分十一档。
在发信器和收信器不同步时，发出声光报警。
具有失电报警、故障报警、误车报警等功能。

工作电压 ： DC24V
报警声压级 ： 80dB～90dB
无源触点负载(阻性) ： 2A/30VDC 1A/125VAC
无源触点最大切换电压 ： 240VAC/120VDC
有源输出容量 ： DC24V/1A
颜色 ： 黑色 （RAL 9005）
防护等级 ： IP20
重量 ： 1.04/0.8Kg
功耗 ： 5W

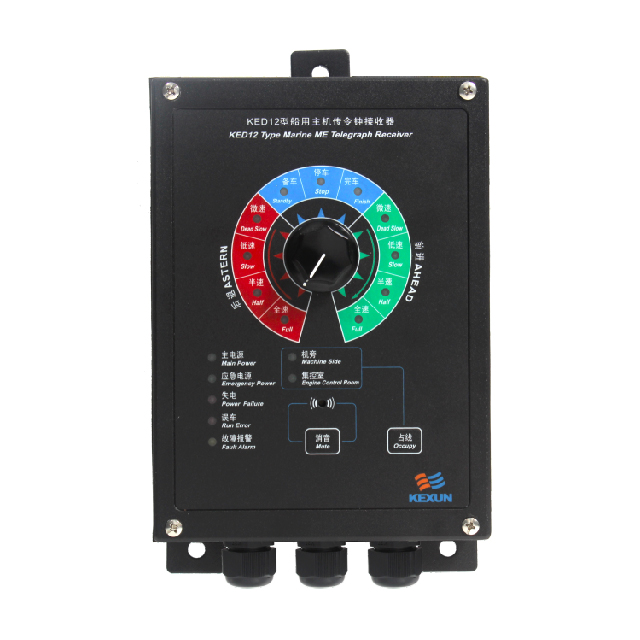

KED12-J-G 传令钟收信器

工作电压 ： DC24V
报警声压级 ： 80dB～90dB
无源触点负载(阻性) ： 2A/30VDC 1A/125VAC
无源触点最大切换电压 ： 240VAC/120VDC
有源输出容量 ： DC24V/1A
颜色 ： 黑色 （RAL 9005）
防护等级 ： IP44
重量 ： 1.06Kg
功耗 ： 5W
填料函进线孔径 ： 3-Φ14mm

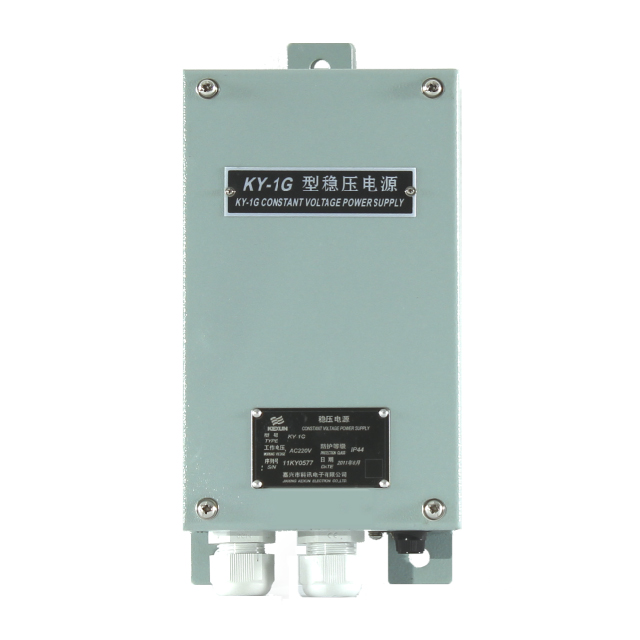

KY-1G 电源盒

功能描述
用于AC--DC电源转换。

输入电压 ： AC220V±10% 50/60Hz
输出电压 ： DC24V
最大输出电流 ： 3A
颜色 ： 中绿灰 （RAL 6034）
防护等级 ： IP44
重量 ： 1.6Kg
填料函进线孔径 ： 2-Φ14mm

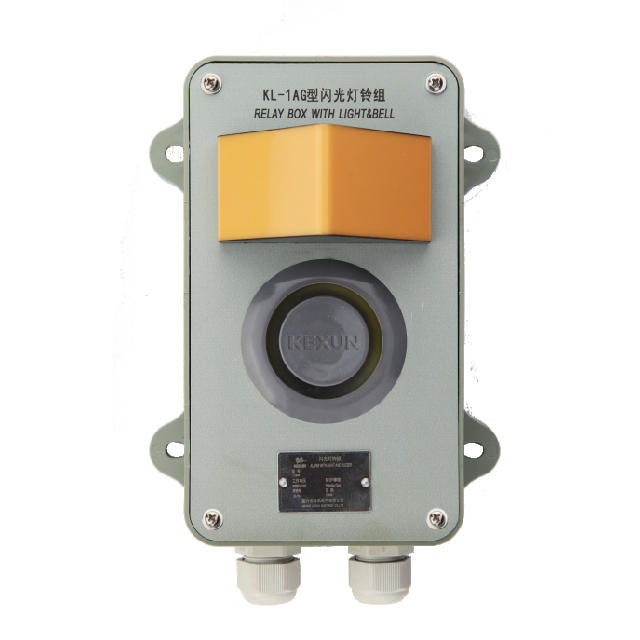

KL-1AG 闪光灯铃组

工作电压 ： KL-1AG DC24V
颜色 ： 中绿灰 （RAL 6034）
防护等级 ： IP44
重量 ： 0.92
报警声压级 ： 90dB～105dB
无源触点负载（阻性）： 2A/30VDC 1A/125VAC
无源触点最大切换电压 ： 240VAC/120VDC
填料函进线孔径 ： 2-Φ12mm
功耗 ： 5W
