应用范围
|
TNR系列电涌保护器适用于交流50/60HZ、380V及以下的TT、IT、TN-C、TN-S、TN-C-S等供电系统可用作B、C、D三种级别的保护,分别应用在LPZOB→LPZ1、LPZ2、LPZ3交界处。
|
电涌保护器分级保护原理及选择标准
|
根据IEC60364-4三相电网电压为230V/400V被保护设备冲击耐受电压分为4类,其绝缘耐冲击的等级可确定电涌保护器的选择。低压电器设备按照标准,过电压类别为Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类,其绝缘耐冲击的等级分别为1.5KV、2.5KV、4KV、6KV。
如下:
|
|
|
|
|
|
|
|
|
|
|
|
1.5KV |
2.5KV |
4KV |
6KV |
|
TNR-D5-D10 |
TNR-C15-C20 |
TNR-B30-B60 |
TNR-B80-B100 |
|
<1.5KV |
<1.9KV |
<2.0-2.4KV |
<2.6-3.2KV |
标称放电电流8/20μS |
5-10KV |
15-20KV |
30-60KV |
80-100KV |
|

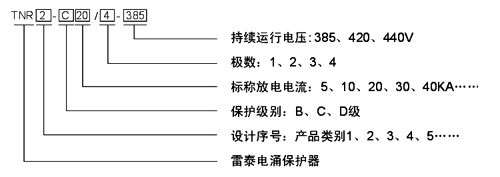

型号说明
|
|
|
|
|
|
TNR-C、B级应用范围
|
TNR-C15、C20保护器多用于建筑物供电系统、楼层或入室配电箱内及低压开关柜的雷电电用保护。TNR-B25保护等级B级,一般安装在小型建筑物进线低压总开关柜内。
|
技术参数
|
型 号 |

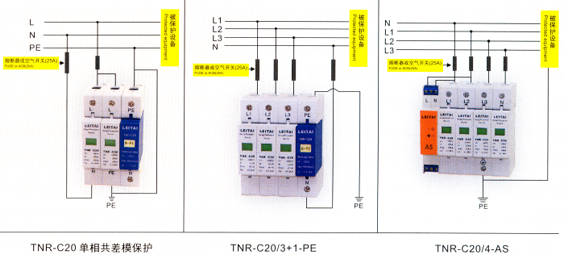

TNR-C15 |
TNR-C20 |
TNR-B25 |
|
220/380 |
220/380 |
220/380 |
|
275/320/385/420 |
275/320/385/420 |
275/320/385/420 |
|
≤1.2/1.3/1.6/1.7 |
≤1.4/1.5/1.8/1.9 |
≤1.6/1.7/1.9/2.0 |
|
15 |
20 |
25 |
|
30 |
40 |
50 |
|
<25 |
<25 |
<25 |
|
≥10 |
≥10 |
≥16 |
|
≥16 |
|
-40~+85℃ |
|
≤95% (25℃) |
|
16A |
20A |
20A |
|
|
技术参数(气体放电间隙N-PE)
|
型 号
|
N-PE
|
|
250V
|
直流击穿电压(100V/S)(V)
|
脉冲击穿电压(1KVμS)(V)
|
|
500
≤1000 |
|
50
|
80
|
100
|
120
|
150
|
|
≤1.2
|
≤1.3
|
<1.5
|
<1.7
|
<2.2
|
|
用保护器组合成
1+N-PE、2+N-PE或3+N-PE复合型SPD
|
|
用TNR-D5、D10、C15、C20组合
|
用TNR-B25、B30、B40组合
|
用TNR-B50、B60 组合
|
用TNR-B80组合
|
用TNR-B100组合
|
|
-40~+90 ℃
|
|
<103 MΩ
|
|
|
|
|
|
应用范围
|
TNR-D型防雷器适用于电设备末端保护,可安装在电子设备、计算机设备楼层终端配电箱内及信息设备前。
|
技术参数
|
型 号 |
TNR-D5 |
TNR-D10 |
|
220/380 |
220/380/420 |
|
275/320/385 |
275/320/385 |
|
≤1.0/1.2/1.3 |
≤1.3/1.4/1.5/1.6 |
|
5 |
10 |
|
10 |
20 |
|
<25 |
|
≥6 |
|
≥10 |
|
-40~+85℃ |
|
≤95% (25℃) |
|
16A |
|
|
一、失效脱离装置
|
当电涌保护器因劣化引起的过热、击穿时,失效脱离装置能自动将其从电网上脱离,同时给出红色(窗口)信号(正常窗口显示为绿色),这表明该保护器已失效需要更换。
|
二、遥信告警指示
|
电涌保护器根据用户的要求制成带遥信触点或声光报警指示产品。遥信触点是一常开一闭开关,故障时一个或多个模块失效,触动开关送出故障告警信号。(遥信开关触点额定值:Ac~36V
1A)。
|
|
|
|
应用范围
|
TNR型N-PE气体放电间隙开关型电涌保护器通过不同组合可用在不同供电体制下IT、TT、TN系统的单、三相电涌保护器,特别有针对我国城乡电网普遍采用的TT系统供电模式的(3+N-PE)保护。
|
|
|

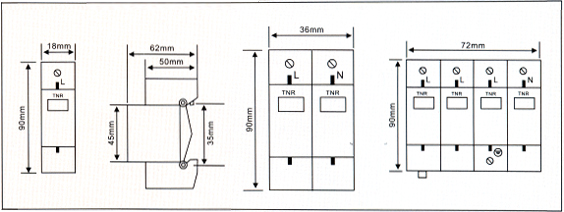

外型及安装轨道尺寸
|
|
|
|
|
应用范围
|
TNR-B型系列电涌保护器适用于交流50-60HZ、380V以下的TT、TN等供电系统,广泛用于各类电源二级(B)级过电压保护。一般安装在建筑物进线的低压主配电柜里或低压总开关内等。
|
技术参数
|
型 号 |
TNR-B30 |
TNR-B40 |
TNR-B60 |
TNR-B80 |
TNR-B100 |
|
220/380 |
220/380 |
220/380 |
220/380 |
220/380 |
|
385/420 |
385/420 |
385/420 |
385/420 |
385/420 |
|
≤2.0 |
≤2.1 |
≤2.1 |
≤2.2 |
≤2.3 |
≤2.4 |
≤2.6 |
≤2.8 |
≤3.0 |
≤3.2 |
|
30 |
40 |
60 |
80 |
100 |
|
60 |
80 |
100 |
120 |
150 |
|
<25 |
≤25 |
≤25 |
|
≥16 |
≥25 |
≥25 |
|
≥25 |
≥35 |
≥35 |
|
-40~+85 |
|
≤95% (25℃) |
|
32A |
40A |
63A |
100A |
|
3+N-PE 保护模式TT系统中的应用
|
在我国城乡电网普遍使用的TT供电系统中,采用的是三相四线制,即L1,L2,L3,N线。而保护接地PE线是在被保护设备外壳处就近接地,没有通过系统地接地。接地处经常因为土壤条件,接地工艺等方面的限制,接地电阻较大.采用3+N-PE模式,即压敏模块与放电间隙串连使用构造L-N,N-PE保护模式,可解决上述情况发生。雷电流可通过零线放电,形成差模保护。模块劣化后,前端熔断器断开,不致使压敏模块起火燃烧。
|
|
|
|
|
应用范围
|
TNR型系列直流电源防雷器,应用于各类直流电源系统的D级、C级过电压保护。依据国际标准GB18802.1-2002(61643.1-1998)设计生产,广泛用于直流电源保护,针对数据、通信、测量和控制,防止雷电浪涌引起电压对设备的危害。
|
技术参数
|
型 号 |
|
|
|
|
|
|
|
TNR-5/12 |
5 |
10 |
12 |
15 |
≥6 |
10 |
120 |
TNR-5/24 |
5 |
10 |
24 |
32 |
≥6 |
10 |
150 |
TNR-5/48 |
5 |
10 |
48 |
62 |
≥6 |
10 |
250 |
TNR-5/110 |
5 |
10 |
110 |
130 |
≥6 |
10 |
500 |
TNR-10/12 |
10 |
20 |
12 |
15 |
≥6 |
16 |
150 |
TNR-10/24 |
10 |
20 |
24 |
32 |
≥6 |
16 |
200 |
TNR-10/48 |
10 |
20 |
48 |
62 |
≥6 |
16 |
300 |
TNR-10/110 |
10 |
20 |
110 |
130 |
≥6 |
16 |
600 |
TNR-20/48 |
20 |
40 |
48 |
62 |
≥10 |
25 |
350 |
TNR-20/110 |
20 |
40 |
110 |
130 |
≥10 |
25 |
650 |
|

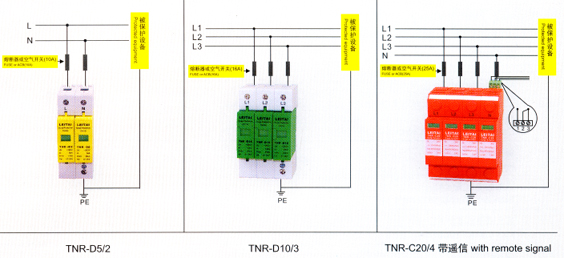

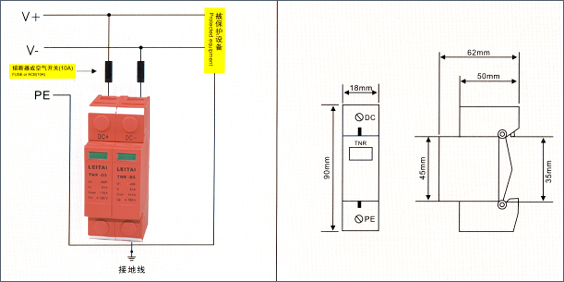

产品接线及尺寸
|
|
|
|
|
|
产品特点及功能
|
该保护器技术已达到国际同类先进水平,其特点对直击雷电的保护,无需要装退藕电感,可解决因空间不够而无法同时安装二级保护器的弊端,大通流量而又超低压保护水平,合理的模数化设计,可实现V型(凯文)接线方式,其主动能量配合技术延长了产品所有部分的使用寿命。该保护器使用C级电压限制型器件(压敏电阻)反应时间快(<25ns)限制电压低的特点,在电涌初始的一段时间将电涌电压限制在一定水平,与此同时,触发电路的电子点火装置将采集到的暂态脉冲过电压进行升压逐步达到B级(火花放电间隙)主电极所需的点火电压值,泄放大部分电涌能量,同时C级限制了过电压,达到低电压保护水平,将开关器件与限制器件的能量配合完美组合,能很好的保护电气设备。
|

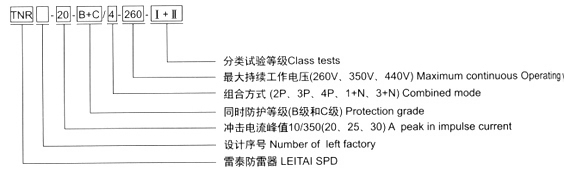

产品型号说明
|
|
技术参数
|
型 号 |
TNR-20(B+C) |
TNR-25(B+C) |
TNR-30(B+C) |
额定电压(V) |
220/380 |
最大持续运行电压(V) |
260/350/440 |
260/350/440 |
260/350/440 |
冲击电路峰值limp(10/350μS) |
20KA |
25KA |
30KA |
电压保护水平Up(V) |
0.7/0.9 |
0.8/0.9 |
0.9/1.2 |
接入导线截面积(mm2) |
6~35 |
接入接地线截面积(mm2) |
10~35 |
工作环境 |
-40℃~+85℃ |
相对湿度 |
<90%(25℃)
|
阻燃级别 |
Vo级 |
防护等级 |
lp20 |
前端熔断器(A) |
250gG |
截断工频续流能力 |
4KA |
|
|
|
|

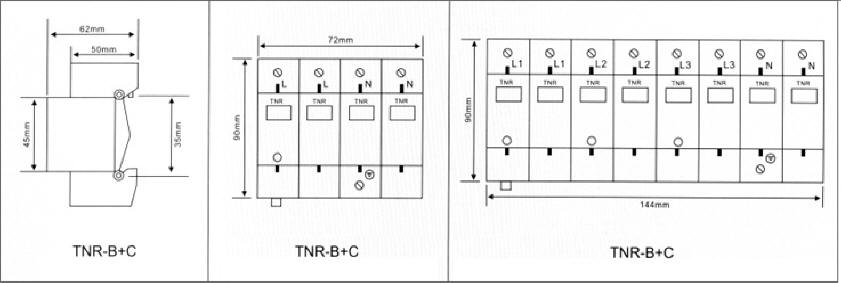

产品安装尺寸
|
|

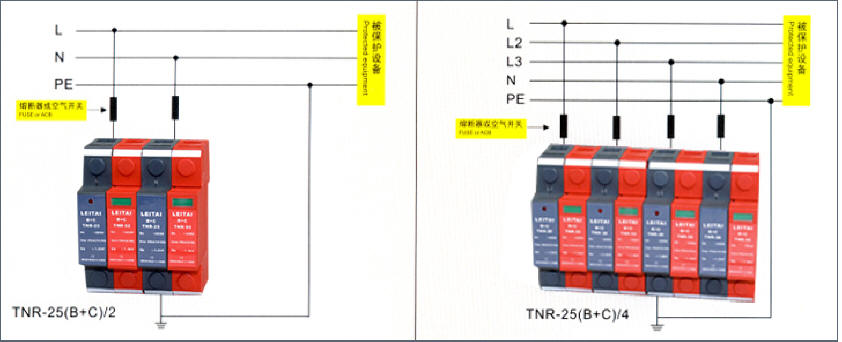

产品接线及方式
|
|
|
|
|
|

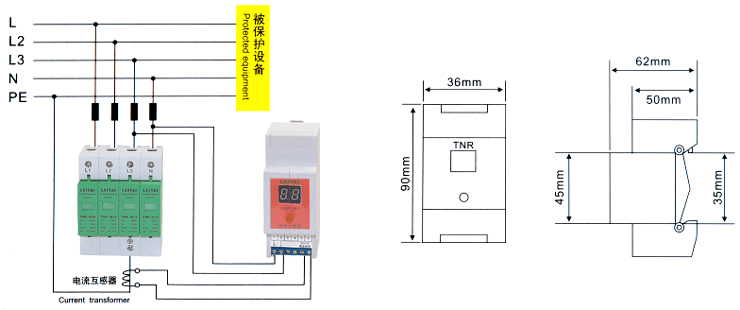

TNR-JA 系列雷电计数器
|
特点
|
雷电计数器适用于各种防雷装置的泄放雷电流次数计数。计数次数为两位数,扩展了过去只能个位计数的功能,最高为99次。雷电计数器安装于需要泄放雷电流的防雷模块,如电涌保护器的接地线上,起始计数电流为1KA(8/20μS),最高计数电流为150KA(8/20μS)。雷电计数器内电源断电可保护数据达1个月。雷电计数器配有电流互感器。安装使用时,把电流互感器芯套入电涌保护器的PE线上,互感器次数线圈的两根线引入雷电计数器的5、6接线柱,牢固连接。有电涌发生时,电涌保护器泄放雷电流入地,互感器感应出雷电流,采样后耦合至计数器内,计数器通过内部集成电路把雷电信号处理后,在LED数码管上按下显示开关,即可显示泄放雷电流次数。雷电流计数器有六个接线柱,1、2两个接线柱接N、L线,为计数器提供充电电源;中间3、4两个接线柱,短接一下可实现计数器复零;5、6两个接线柱引入电流互感器线圈的两根线。
|
技术参数
|
型 号 |
工作电压 |
动作电流(8/20μS) |
计数次数 |
数据采样 |
TNR-JA |
DC6-500V AC6-500V |
1KA-150KA |
0-99 |
互感采样 |
|
|
|
|
|
|
应用范围
|
适用於保护一级防雷区中易遭到雷击的建筑物和各种室外安装的设备,用于主配电系统,安装在变压器至主配电系统动力配电柜前端,作为第一级保护。
|
技术参数
|
型号 |
TNR-X100 |
TNR-X50 |
适应的防雷区
|
LPZOB-LPZ1 |
直流点火电压(KV~) |
2.9(+25℃~-40%) |
适应电源系统 |
单三相电源 Single
Three-phase power |
响应时间t(ns) |
≤100 |
保护水平UP(KV~) |
≤4 |
≤3 |
最大冲击容量(KA)(10/350μS) |
50 |
25 |
最大冲击容量(KA)(8/20μS) |
200 |
100 |
绝缘电阻(MΩ) |
>70 |
工作温度范围(℃) |
-40~+85 |
接入导线截面积(mm2) |
16~35(多股铜蕊线)) |
保护模式 |
L-PE/N-PE |
|

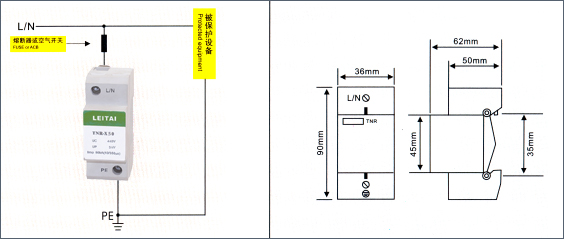

产品接线及尺寸
|
|
|
安装事项
本产品并联安装在被保护设备前,加装熔断器保护。(N-PE)之间不需要加熔断器,熔断器选择为主电路熔断器的0.625倍,本产品安装导轨周围如为可燃性材料,应於各部分保持10cm距离。
|
|
|
|
|
应用范围
|
TNR-CH型信号防雷器采用两级电涌保护,适用端子式连接,应用于双绞线传输线路的通信、数据传输、测量控制系统,用于防止雷电点浪涌,网络过电压对设备所造成的危害。
|
技术参数
|
型 号 |
|
|
|
|
|
|
|
TNR-CH/05 |
5 |
5 |
≤15 |
10 |
≤0.5 |
接线端子 |
1、2 |
TNR-CH/06 |
6 |
5 |
≤15 |
10 |
≤0.5 |
接线端子 |
1、2 |
TNR-CH/12 |
12 |
5 |
≤40 |
10 |
≤0.5 |
接线端子 |
1、2 |
TNR-CH/24 |
24 |
5 |
≤40 |
10 |
≤0.5 |
接线端子 |
1、2 |
TNR-CH/48 |
48 |
5 |
≤200 |
10 |
≤0.5 |
接线端子 |
1、2 |
TNR-CH/110 |
110 |
5 |
≤300 |
10 |
≤0.5 |
接线端子 |
1、2 |
TNR-CH/180 |
180 |
5 |
≤300 |
10 |
≤0.5 |
接线端子 |
1、2 |
TNR-CH4/24
(485控制信号) |
24 |
5 |
≤40 |
10 |
≤0.5 |
接线端子 |
1、2、3、4 |
|

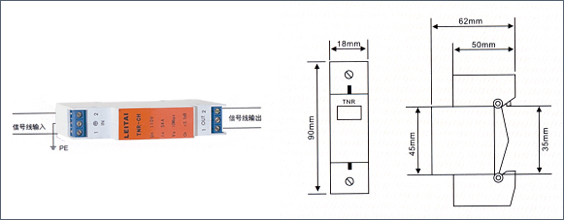

产品接线及尺寸
|
|
安装事项
|
串联在设备输入回路上,采用35mm标准导轨固定,如多回路可采用多个组合安装,输入端(IN)接信号通道,输出端(OUT)接信号处理设备。不得接反,中间端子为接地端,与接地汇流排相连。
|
|
|
|
|
TNR-SV系列视频监控(三合一、二合一)信号防雷器
|
应用范围
|
视频监控系统三合一、二合一防雷器采用等电位连接设计,适用于视频监控系统电源、视频、485控制线路保护,使其免受雷电感应过电压,电源干扰,静电放电等所造成的损坏。
|
技术参数
|
TNR-SV/3技术参数
|
主要项目 |
电源保护参数 |
视频保护参数 |
云台控制信号保护参数 |
工作电压(V) |
220 |
24 |
5 |
24 |
最大持续运行电压(V) |
320 |
40 |
8 |
30 |
限制电压(V) |
900 |
75 |
15 |
75 |
标称放电电流ln(8/20μS) KA
|
10 |
10 |
5 |
5 |
最大放电电流lmax(8/20μS) KA
|
20 |
20 |
10 |
10 |
最大传输速率(Mbps)
|
- |
- |
10 |
10 |
负载电流(A)
|
10 |
5 |
- |
- |
插入损耗 |
- |
- |
<0.2 |
<0.2 |
TNR-SV/2技术参数
|
|
|

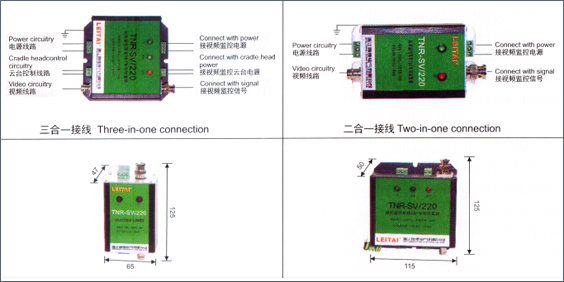

产品接线及尺寸
|
|
安装事项
|
将系统进线接入防雷器输入端,再从防雷器输出端引线接到被保护设备,从接地端引线接地,保证良好的接地。
|
|
|
|
|
|
应用范围
|

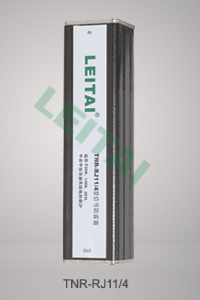

TNR-RJ系列信号防雷器适用于各种计算机网络设备,如交换机、路由器、电话传真机、HUB、MODEM等敏感的通信网络设备,使其免受雷电感应过电压电源干扰,静电放电等所造成的损坏。
|
型号说明
|
|
技术参数
|
型号Type |
|
|
|
|
|
|
|
TNR-RJ11/2-48 |
48 |
5 |
≤200 |
10 |
≤0.5 |
3、4F |
RJ11(F) |
TNR-RJ11/4-48 |
48 |
5 |
≤200 |
10 |
≤0.5 |
3、4或2、5 |
RJ11(F) |
TNR-RJ11/2-180 |
180 |
5 |
≤300 |
10 |
≤0.5 |
3、4 |
RJ11(F) |
TNR-RJ11/4-180 |
180 |
5 |
≤300 |
10 |
≤0.5 |
3、4或2、5 |
RJ11(F) |
TNR-RJ45/2-05 |
05 |
5 |
≤40 |
10 |
≤0.5 |
4、5 |
RJ45(F) |
TNR-RJ45/4-05 |
05 |
5 |
≤40 |
10 |
≤0.5 |
3、6或4、5 |
RJ45(F) |
TNR-RJ45/2-180 |
180 |
5 |
≤300 |
10 |
≤0.5 |
4、5 |
RJ45(F) |
TNR-RJ45/4-180 |
180 |
5 |
≤300 |
10 |
≤0.5 |
3、6或4、5 |
RJ45(F) |
TNR-RJ45/4Y-05 |
05 |
5 |
≤20 |
100 |
≤0.5 |
1、2、3、6 |
RJ45(F) |
TNR-RJ45/4Y-20 |
05 |
5 |
≤20 |
100 |
≤0.5 |
1、2、3、6 |
RJ45(F) |
|
|
|
工作原理
|
TNR-RJ系列信号防雷器电路采用精细保护,前级转移过电压大部分能量,泄放雷电流,后级丢过电压钳位,使残压低于电子设备的耐压水平,两级之间使用精密接藕电阻配合,起到很好的保护效果。
|

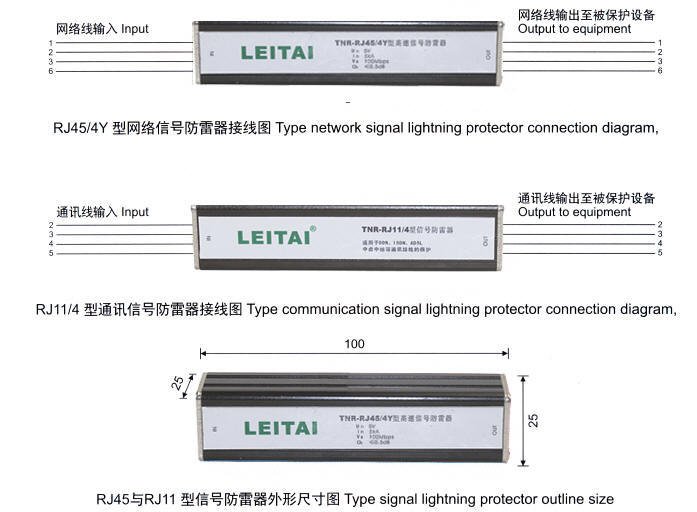

产品接线及尺寸
|
|
|
|
工作条件
工作环境 :-40℃~80℃
相对湿度 :≤95%
海拔高度不超过3000米
安装事项
TNR_RT
系列信号防雷器串联在被保护设备与传输电缆之间,输入端(IN)与信号通道相连,输出端(OUT)与被保护设备相连。涌2.5mm2以上铜芯把TNR-RT系列信号防雷器的接地线与附近的汇排流牢固相连。
|
|

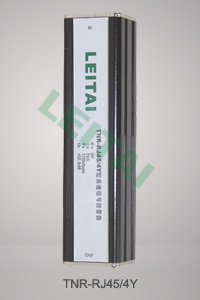

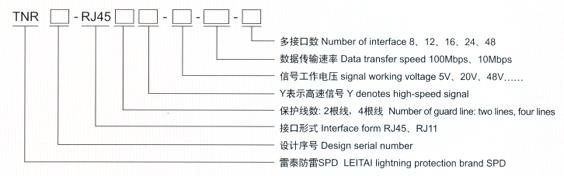

TNR-RJ45、TNR-BNC 系列多接口信号防雷器
|
应用范围
|
TNR-RJ系列多接口信号防雷器依据IEC标准设计为8路、12路、16路、24路、48路等。19寸标准机架式,接口形式为标准RJ45接口,保护数对通信专线,适合局域网,以太网等设备,如SWITCH、HUB、ROVTERT网络线路防雷击或电涌保护。 TNR-BNC系列多接口信号防雷器依据IEC标准设计,接口形式为标准(英制)BNC接头,多用于视频监控信号设备过电压保护,有果个回路,可实现集中安装,有8路、12路、16路、24路、48路等,每一个回路保护一个监控头。
|
技术参数
|
型号Type |
|
|
|
|
|
|
|
|
TNR-RJ45/2-180-12 |
12□ |
180 |
5 |
≤300 |
10 |
≤0.5 |
4、5 |
RJ45(F) |
TNR-RJ45/4-180-12 |
12□ |
180 |
5 |
≤300 |
10 |
≤0.5 |
3、6与4、5 |
RJ45(F) |
TNR-RJ45/2-180-16 |
16□ |
180 |
5 |
≤300 |
10 |
≤0.5 |
4、5 |
RJ45(F) |
TNR-RJ45/4-180-16 |
16□ |
180 |
5 |
≤300 |
10 |
≤0.5 |
3、6与4、5 |
RJ45(F) |
TNR-RJ45/2-180-24 |
24□ |
180 |
5 |
≤40 |
10 |
≤0.5 |
4、5 |
RJ45(F) |
TNR-RJ45/4-180-24 |
24□ |
180 |
5 |
≤40 |
10 |
≤0.5 |
3、6与4、5 |
RJ45(F) |
TNR-RJ45/4Y-05-12 |
12□ |
05 |
5 |
≤20 |
10 |
≤0.5 |
1、2与3、6 |
RJ45(F) |
TNR-RJ45/4Y-20-12 |
12□ |
20 |
5 |
≤120 |
100 |
≤0.5 |
1、2与3、6 |
RJ45(F) |
TNR-RJ45/4Y-05-16 |
16□ |
05 |
5 |
≤20 |
100 |
≤0.5 |
1、2与3、6 |
RJ45(F) |
TNR-RJ45/4Y-20-16 |
16□ |
20 |
5 |
≤120 |
100 |
≤0.5 |
1、2与3、6 |
RJ45(F) |
TNR-RJ45/4Y-05-24 |
24□ |
05 |
5 |
≤20 |
100 |
≤0.5 |
1、2与3、6 |
RJ45(F) |
TNR-RJ45/4Y-20-24 |
24□ |
20 |
5 |
≤120 |
100 |
≤0.5 |
1、2与3、6 |
RJ45(F) |
TNR-BNC-12 |
12□ |
05 |
5 |
≤20 |
10 |
≤0.5 |
同轴电缆
|
BNC、J/K |
TNR-BNC-24 |
24□ |
05 |
5 |
≤120 |
10 |
≤0.5 |
同轴电缆
|
BNC、J/K |
|
|
|
|
工作原理
|
多接口信号防雷器内采用等电位连接设计,连接在进线与被保护设备之间,电路采用粗细两级电涌保护,当受到雷击时,雷电流能量迅速转移,泄放到大地,剩余电压限制在设备的安全允许内。
|

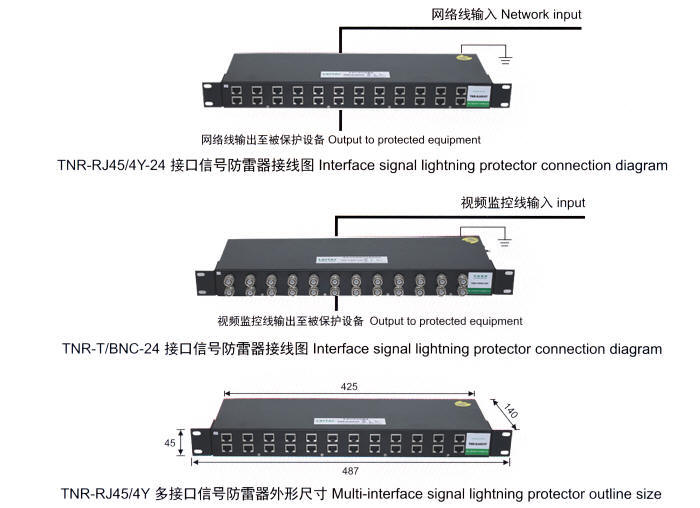

产品接线及尺寸
|
|
安装事项
|
TNR_RJ
系列信号防雷器串联在被保护设备与传输电缆之间,输入端(IN)与信号通道相连,输出端(OUT)与被保护设备相连。涌2.5mm2以上多股铜芯线把多接口信号防雷器机架上的接地线与附近的汇排流牢固相连。
|
工作条件
|
工作环境 :-40℃~80℃
相对湿度 :≤95%
垂直面的倾斜度不超过5度
|
|
|
应用范围
|
TNR-K系列同轴天馈信号防雷器保护的保护对象是天线系统,主要包括卫星天线、微波、移动通信、对讲系统的天线和雷达天线等。
|
技术参数
|
型 号 |
TNR-K/BNC |
TNR-K/TNC |
TNR-K/F |
TNR-K/SMA |
TNR-K/N |
|
0~2.0G |
0~2.0G |
0~1.0G |
0~1.0G |
0~2.0G |
|
75Ω |
50Ω |
75Ω |
75Ω |
50Ω |
|
65~90V |
|
5KA |
|
10KA |
|
≤550V |
|
≤1.2 |
|
≤0.5dB |
|
K/K、K/J、J/J |
|
温度 -25~+70℃ |
|
<59.2×25×25mm |
|

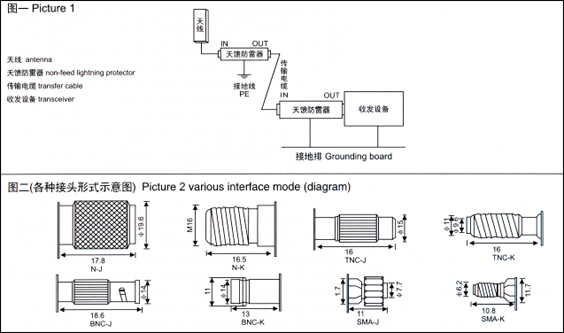

产品连接
|
|
安装事项
|
K系列天馈防雷器串联在被保护设备与天馈线通道之间,输入端与天馈通道相连。在雷电较多地区,为可靠地防止雷击,可以在天线输出端和被保护输入端各串联一个天馈防雷器。用2.5mm2以上多股铜芯线把天馈防雷器接地端子与接地排牢固连接,接地线尽可能短而直。天馈防雷器有多种产品,应根据设备类型、接口形式、工作频率、特性阻抗等不同要求选择。
|
|
|
|
|
应用范围及工作原理
|

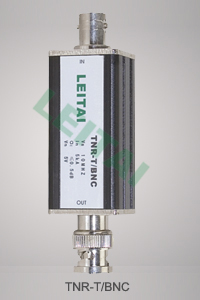

TNR-T型系列同轴信号防雷器的保护对象是各种监控信号、通讯信号、视频信号及计算机网络,采用细缆(BNC)、粗缆(N)接口,适用于建筑物主干电缆线路雷击电涌保护。
同轴信号防雷器采用两级电涌防护:第一级泄放雷电流,第二级钳制过电压。其保护电路由气体放电管、解藕电阻、暂态抑制二极管组成。在规定的传输频率范围内,通过恰当地选择保护器件参数,使过电压的大部分的能量在第一级得到释放,残压在第二级得到钳制。在设备的安全电压值内。
|
技术参数
|
型 号 |
TNR-T/BNC |
TNR-T/N |
|
5V |
5V |
|
8~12V(蕊线-接地线)
70~100V(屏蔽外导线-接地线) |
|
5KA |
|
10KA |
|
≤80V(蕊线-接地线)
≤550V(屏蔽外导线-接地线) |
|
≤600V |
|
10Mbps |
|
≤0.5dB |
|
K/K、K/J、J/J |
|
温度-25~+70℃
相对湿度 ≤95% |
|
≤90×25×25mm |
|
安装事项
|
|
安装事项
|
将系统进线接入防雷器输入端,再从防雷器输出端引线接到被保护设备。从接地端引线接地,保证接地良好。
|
|
|
|
应用范围
|
TNR-RS232型信号电涌保护器主要用于数据、模拟信号传输的各种通讯或计算机网络的设备,分为串行:9针、15针、25针三个系列,可有效保护因雷击或系统内部产生的电涌电压带来的危害。
|
技术参数
|
型 号 |
TNR-RS232/9 |
TNR-RS232/15 |
TNR-RS232/25 |
|
6V 12V
|
|
8V 18V
|
|
(8/20μS) 500A |
|
(8/20μS) 1KA |
|
2M |
|
9 |
15 |
25 |
|
≤0.5dB |
|
25×36×29 |
75×45×29 |
75×55×29 |
|
RS323 |
|
线-线 线-地 |
|

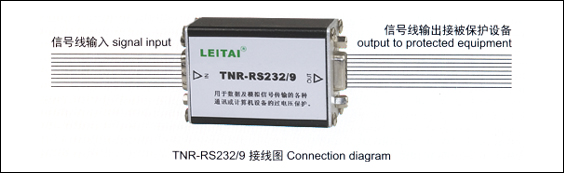

产品连接
|
|
安装与维护
|
1、本产品串联在被保护设备输入端之前。
2、本产品输入端和输出端不得接反,否则起不到应有防雷效果,输入端(IN)接信号通道,输出端(OUT)接被保护设备。
3、从接地端引入接地线接地,保证接地良好,接地线距接地母线不宜过长,保持在0.5米之内。
4、若雷雨天过后,信号无法正常传输,拔下本产品后,重新连接后信号正常传输,说明本产品已损坏。
|
|
|
|
|
