温湿度控制器

所属分类：温湿度控制器

浏览次数：

产品简介：

温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

产品详情

一、产品概述

温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：

2.1 温度测量范围：0℃～+60℃ ±2℃；

2.2 湿度测量范围：相对湿度RH: 20%～90% 精度±5%RH；

2.3 控制方式：温度采用上、中、下限和回差控制，湿度采用上、下限控制，参数均可设置；

2.4 输出控制类型：72尺寸三组继电器触点，分别为二路加热和一路排风，48尺寸二组继电器触点，分别为一路加热和一路排风，每路上限负载AC250V /3A，均为无源输出。

三、技术指标：

3.1 电源：AC 220V±20%

3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH

3.3 控制设定范围：温度：0℃～50℃，相对湿度：50%RH～99%RH

3.4 本机功耗：<3W

3.5自检功能：若数码管显示“––––”，则为检测到传感器故障或没接传感器；

四、工作原理：

4.1 温度控制：

当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至高温设定值时，停止加温。

当被测环境温度高于设定温度上限（超温）时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：

当被测环境湿度超过设定湿度上限时。除湿工作启动，直至湿度低于设定下限值为止。

4.3 手动/自动控制：

        当按下“手动/自动”按键后，本控制器无条件执行加热操作；再次按下该按键，控制器切入自动控制状态。

五、尺寸与接线：

5．1 产品尺寸

5．2端子接线图

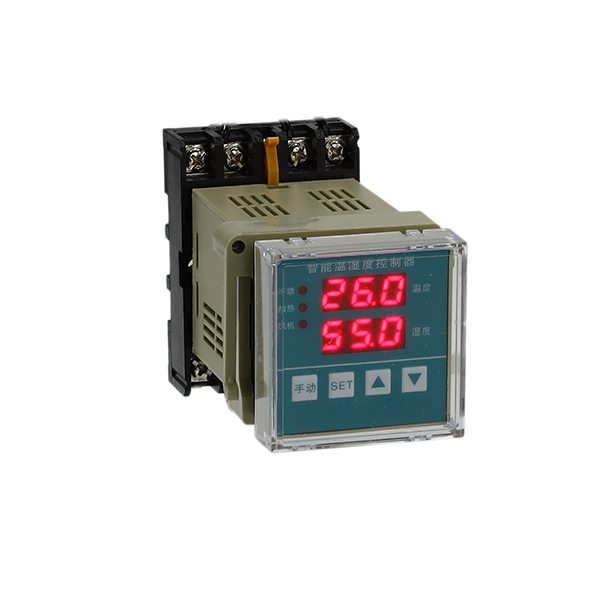

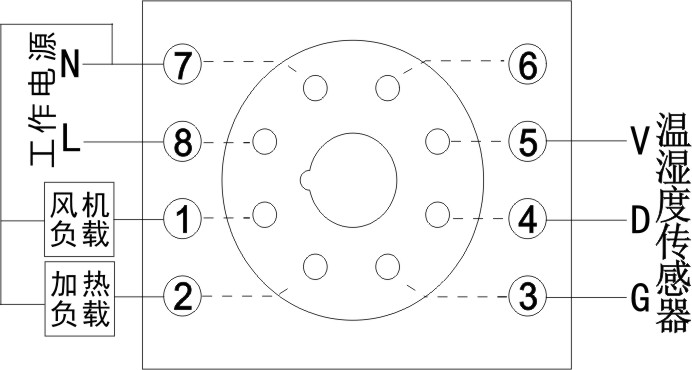

 48X48开孔式接线图

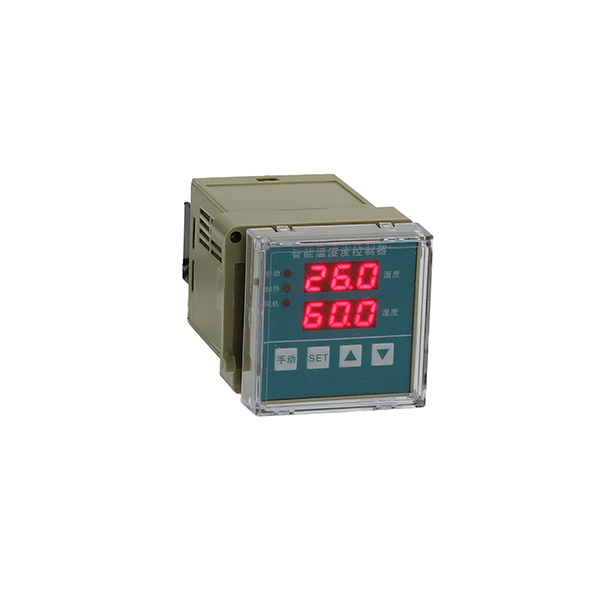

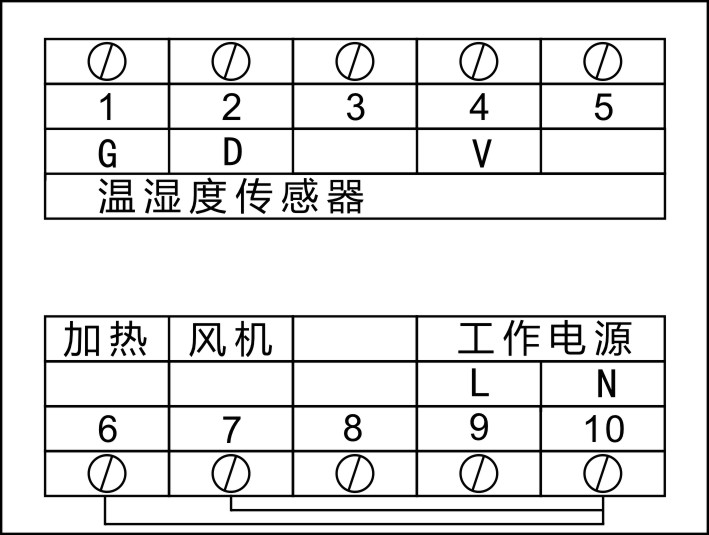

 48X48导轨式接线图

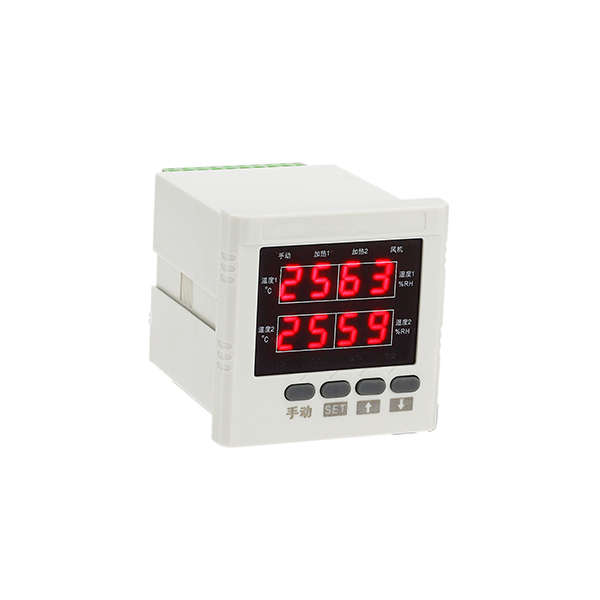

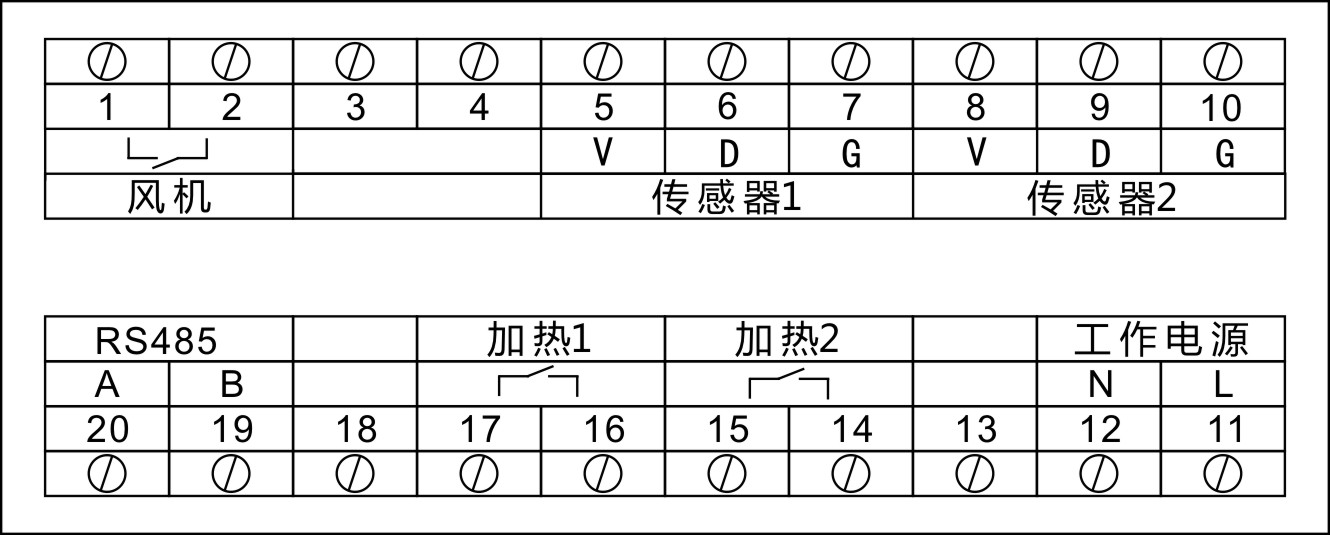

 72X72开孔式接线图

(注1：48尺寸测量一路温湿度，72尺寸测量两路温湿度)

(注2：48尺寸无通讯，72尺寸可附带RS485通讯)
