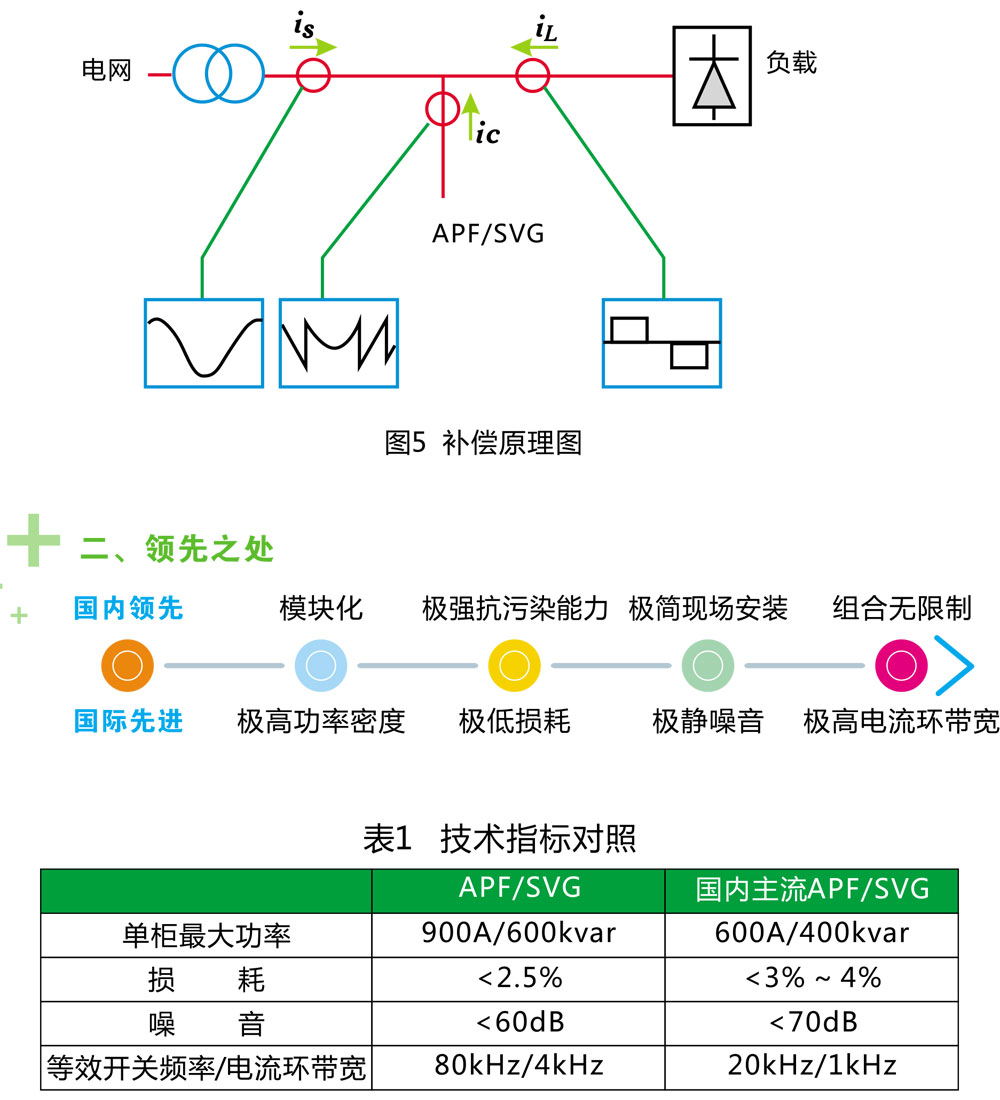

一、APF/SVG工作原理
通过外部互感器CT ,实时检测电网电流或者负载电流，控制器通过快速傅里叶变换提取出负载的基波电流、各次谐波电流，通过dq旋转坐标得到有功、无功、负序等数据，然后通过IGBT功率变换器产生与补偿目标（谐波、无功、不平衡）大小相等相位相反的补偿电流注入电网，实现对电网侧的电能质量改善功能。
1、模块化
各模块单元独立运行，无需中央控制器，任意模块故障后自动退出，其余模块在额定电流下自动平均承担负载，整机继续运行。方便用户的日常运行与维护。
根据N + 1冗余理论，设备每冗余一级，可靠性提高一个数量级。模块化结构尤其适合对电能质量要求高的用户需求。
2、极强抗污染能力

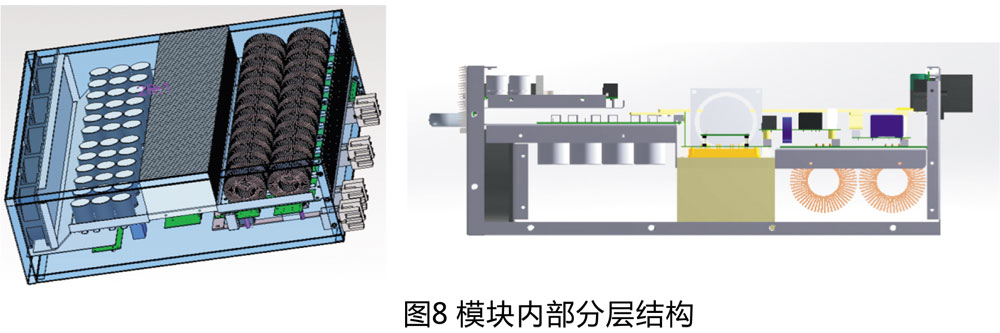

除风扇外导电元件与外界隔离，适应于粉尘、盐碱、潮湿严重的恶劣场合。模块内部结构示意图如下：
4、组合无限制
APF、SVG、SPC三种不同类型的不同规格的模块之间可以任意搭配，实现丰富的功能。APF/SVG还可与第三方电容器补偿共同使用，例如，150AAPF + 50AAPF + 50kvarSVG + 100kvarSPC。而且，不论第三方电容补偿或无源滤波以何种形式出现，都能实现不发生谐振，保证整体电网系统安全可靠的运行。搭配的原则与实现的功能见"更经济的补偿方案"。
6、极低损耗

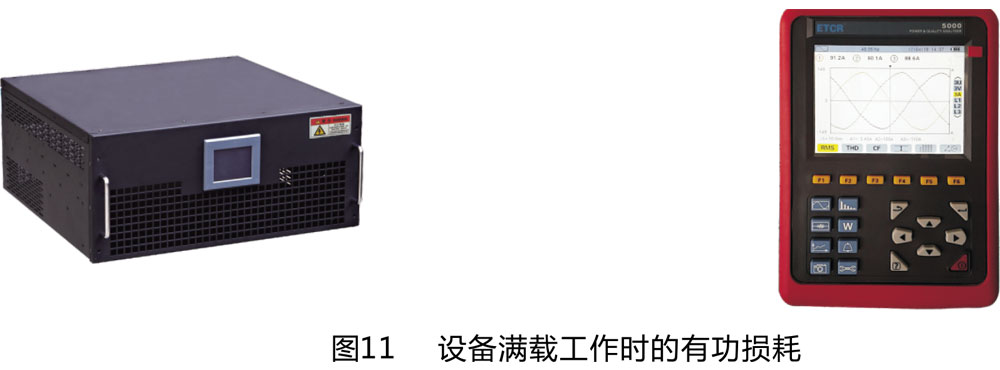

得益于对电力电子高速开关器件的深刻理解，APF/SVG在满载工作时，有功损耗<2.5%,而行业主流指标<3%~4%。有功损耗对国家电网等大规模应用SVG的行业至关重要！
